Godot 城市模拟 – 003 根据不规则底面和高度，动态创建节点

本文最后更新于17 天前

下面我将详细分解这段代码的每个步骤，展示如何在 Godot 引擎中从零开始创建一个不规则棱柱体并实现旋转动画：

步骤1：设置场景基础结构

extends Node3D  # 继承自3D场景节点

var prism_mesh_instance: MeshInstance3D  # 声明棱柱体网格实例变量

脚本继承自 Node3D，这是所有3D场景的基类
声明一个 MeshInstance3D 类型的变量，用于存储创建的棱柱体

步骤2：初始化场景 (_ready 函数)

func _ready() -> void:
    # 定义底面多边形的5个顶点坐标
    var base_points = [
        Vector3(-3, 0, -2),  # 点1 (X, Y, Z)
        Vector3(2, 0, -3),   # 点2
        Vector3(4, 0, 1),    # 点3
        Vector3(1, 0, 4),    # 点4
        Vector3(-2, 0, 3)    # 点5
    ]

    # 设置棱柱体的高度
    var height = 2.5

    # 调用创建棱柱体的核心函数
    create_prism_from_base_and_height(base_points, height)

在场景加载时自动执行
定义了一个不规则五边形的底面顶点坐标（所有Y值为0，位于XZ平面）
设置棱柱体的高度为2.5个单位
调用核心函数创建棱柱体

步骤3：创建棱柱体核心函数

3.1 验证输入和准备数据

func create_prism_from_base_and_height(base_points: Array, height: float) -> void:
    # 验证输入是否有效（至少3个点才能构成多边形）
    if base_points.size() < 3:
        print("错误：至少需要3个点来构成多边形")
        return

    var point_count = base_points.size()
    var prism_points = []  # 存储所有顶点（底面+顶面）

检查底面点数是否足够（至少3个点）
获取底面点数
初始化顶点数组

3.2 计算顶点位置

    # 添加底面顶点
    for i in range(point_count):
        prism_points.append(base_points[i])

    # 添加顶面顶点（底面顶点+Y方向偏移）
    for i in range(point_count):
        var top_point = base_points[i] + Vector3(0, height, 0)
        prism_points.append(top_point)

首先添加所有底面顶点
然后添加顶面顶点（每个底面顶点沿Y轴向上偏移高度值）

3.3 使用 SurfaceTool 创建网格

    # 初始化SurfaceTool
    var surface_tool = SurfaceTool.new()
    surface_tool.begin(Mesh.PRIMITIVE_TRIANGLES)

创建 SurfaceTool 实例，用于动态生成网格
指定网格使用三角形图元

3.4 创建底面

    # 计算底面中心点（用于三角剖分）
    var bottom_center = Vector3.ZERO
    for point in base_points:
        bottom_center += point
    bottom_center /= point_count
    bottom_center.y = 0  # 确保在底面平面上

    # 创建底面三角形（扇形三角剖分）
    for i in range(point_count):
        var next_i = (i + 1) % point_count
        surface_tool.add_vertex(bottom_center)        # 中心点
        surface_tool.add_vertex(prism_points[i])      # 当前点
        surface_tool.add_vertex(prism_points[next_i]) # 下一个点

计算底面多边形的中心点（所有顶点的平均值）
使用扇形三角剖分创建底面：
- 从中心点出发
- 连接相邻顶点形成三角形

3.5 创建顶面

    # 计算顶面中心点
    var top_center = bottom_center + Vector3(0, height, 0)
    var top_start = point_count  # 顶面顶点起始索引

    # 创建顶面三角形（类似底面）
    for i in range(point_count):
        var next_i = (i + 1) % point_count
        surface_tool.add_vertex(top_center)                  # 顶部中心点
        surface_tool.add_vertex(prism_points[top_start + i]) # 当前顶部点
        surface_tool.add_vertex(prism_points[top_start + next_i]) # 下一个顶部点

顶面中心点是底面中心点沿Y轴偏移高度值
使用相同的扇形三角剖分方法创建顶面

3.6 创建侧面

    # 创建侧面（四边形分解为两个三角形）
    for i in range(point_count):
        var next_i = (i + 1) % point_count

        # 第一个三角形
        surface_tool.add_vertex(prism_points[i])                   # 底部当前点
        surface_tool.add_vertex(prism_points[top_start + i])        # 顶部当前点
        surface_tool.add_vertex(prism_points[next_i])               # 底部下一个点

        # 第二个三角形
        surface_tool.add_vertex(prism_points[next_i])               # 底部下一个点
        surface_tool.add_vertex(prism_points[top_start + i])        # 顶部当前点
        surface_tool.add_vertex(prism_points[top_start + next_i])   # 顶部下一个点

每个侧面由四边形组成
每个四边形被分解为两个三角形：
1. 底部点A → 顶部点A → 底部点B
2. 底部点B → 顶部点A → 顶部点B
确保所有三角形顶点顺序为逆时针（保证法线方向正确）

3.7 生成网格和材质

    # 生成法线（用于光照计算）
    surface_tool.generate_normals()

    # 提交网格数据
    var array_mesh = surface_tool.commit()

    # 创建网格实例
    prism_mesh_instance = MeshInstance3D.new()
    prism_mesh_instance.mesh = array_mesh

    # 创建材质
    var material = StandardMaterial3D.new()
    material.albedo_color = Color(0.2, 0.6, 0.8)  # 蓝色
    material.cull_mode = BaseMaterial3D.CULL_DISABLED  # 禁用背面剔除
    prism_mesh_instance.material_override = material

    # 添加到场景
    add_child(prism_mesh_instance)

自动生成顶点法线（使光照效果正确）
提交网格数据生成 ArrayMesh
创建 MeshInstance3D 节点并设置网格
创建蓝色材质并禁用背面剔除（保证从内部也能看到）
将棱柱体添加到场景中

3.8 设置摄像机视角

    # 定位摄像机
    $Camera3D.position = Vector3(0, 10, 10)  # 摄像机位置（斜上方）
    $Camera3D.look_at(prism_mesh_instance.position)  # 看向棱柱体中心

将摄像机放置在 (0, 10, 10) 位置
让摄像机看向棱柱体中心点 (0, 0, 0)

步骤4：实现旋转动画 (_process 函数)

func _process(delta: float) -> void:
    if prism_mesh_instance:
        # 每秒绕Y轴旋转30度
        prism_mesh_instance.rotate_y(deg_to_rad(30) * delta)

每帧执行一次
检查棱柱体是否已创建
使用 rotate_y() 方法绕Y轴旋转
deg_to_rad(30) 将角度转换为弧度
乘以 delta 保证旋转速度与帧率无关

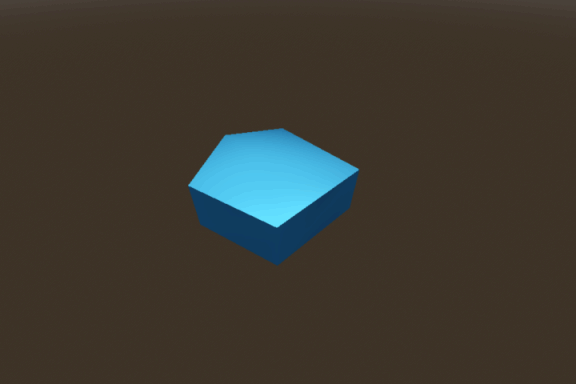

最终效果

当运行此代码时：

场景初始化时创建一个不规则五边形底面的棱柱体
棱柱体呈现蓝色，禁用背面剔除
摄像机从斜上方 (0,10,10) 位置看向棱柱体中心
棱柱体以每秒30度的速度绕Y轴匀速旋转

完整代码

extends Node3D

var prism_mesh_instance: MeshInstance3D

func _ready() -> void:
# Called when the node enters the scene tree for the first time.
    var base_points = [
        Vector3(-3, 0, -2),  # 点1
        Vector3(2, 0, -3),   # 点2
        Vector3(4, 0, 1),    # 点3
        Vector3(1, 0, 4),    # 点4
        Vector3(-2, 0, 3)    # 点5
    ]

    # 棱柱体高度
    var height = 2.5

    # 调用函数创建棱柱体
    create_prism_from_base_and_height(base_points, height)

# Called every frame. 'delta' is the elapsed time since the previous frame.
func _process(delta: float) -> void:
    if prism_mesh_instance:
        # 绕y轴旋转，每秒旋转30度
        prism_mesh_instance.rotate_y(deg_to_rad(30) * delta)

# 根据任意多边形底面和高度创建棱柱体
func create_prism_from_base_and_height(base_points: Array, height: float) -> void:
    # 验证输入
    if base_points.size() < 3:
        print("错误：至少需要3个点来构成多边形")
        return

    var point_count = base_points.size()

    # 计算棱柱体的所有顶点
    var prism_points = []

    # 底部点（底面多边形）
    for i in range(point_count):
        prism_points.append(base_points[i])

    # 顶部点（底面多边形加上高度）
    for i in range(point_count):
        var top_point = base_points[i] + Vector3(0, height, 0)
        prism_points.append(top_point)

    # 使用SurfaceTool创建棱柱体
    var surface_tool = SurfaceTool.new()
    surface_tool.begin(Mesh.PRIMITIVE_TRIANGLES)

    # 创建底面（多边形三角剖分 - 使用扇形三角剖分）
    var bottom_center = Vector3.ZERO
    for point in base_points:
        bottom_center += point
    bottom_center /= point_count
    bottom_center.y = 0  # 确保在底面平面上

    for i in range(point_count):
        var next_i = (i + 1) % point_count
        surface_tool.add_vertex(bottom_center)          # 中心点
        surface_tool.add_vertex(prism_points[i])        # 当前点
        surface_tool.add_vertex(prism_points[next_i])   # 下一个点

    # 创建顶面（多边形三角剖分 - 使用扇形三角剖分）
    var top_start = point_count
    var top_center = bottom_center + Vector3(0, height, 0)

    for i in range(point_count):
        var next_i = (i + 1) % point_count
        surface_tool.add_vertex(top_center)                         # 顶部中心点
        surface_tool.add_vertex(prism_points[top_start + i])        # 当前顶部点
        surface_tool.add_vertex(prism_points[top_start + next_i])   # 下一个顶部点

    # 创建侧面（连接底部和顶部的四边形面）
    for i in range(point_count):
        var next_i = (i + 1) % point_count  # 下一个点的索引（循环）

        # 侧面四边形分解为两个三角形
        # 第一个三角形（逆时针顺序）
        surface_tool.add_vertex(prism_points[i])                    # 底部当前点
        surface_tool.add_vertex(prism_points[top_start + i])       # 顶部当前点
        surface_tool.add_vertex(prism_points[next_i])              # 底部下一个点

        # 第二个三角形（逆时针顺序）
        surface_tool.add_vertex(prism_points[next_i])              # 底部下一个点
        surface_tool.add_vertex(prism_points[top_start + i])       # 顶部当前点
        surface_tool.add_vertex(prism_points[top_start + next_i])  # 顶部下一个点

    surface_tool.generate_normals()
    # 生成网格
    var array_mesh = surface_tool.commit()

    # 创建节点和材质
    prism_mesh_instance = MeshInstance3D.new()
    prism_mesh_instance.mesh = array_mesh

    var material = StandardMaterial3D.new()
    material.albedo_color = Color(0.2, 0.6, 0.8)  # 蓝色
    material.cull_mode = BaseMaterial3D.CULL_DISABLED  # 禁用背面剔除
    prism_mesh_instance.material_override = material

    add_child(prism_mesh_instance)
    print("基于不规则多边形底面创建棱柱体完成！点数：", point_count)

    $Camera3D.position = Vector3(0,10,10)

    $Camera3D.look_at(prism_mesh_instance.position)

步骤1：设置场景基础结构

步骤2：初始化场景 (_ready 函数)

步骤3：创建棱柱体核心函数

3.1 验证输入和准备数据

3.2 计算顶点位置

3.3 使用 SurfaceTool 创建网格

3.4 创建底面

3.5 创建顶面

3.6 创建侧面

3.7 生成网格和材质

3.8 设置摄像机视角

步骤4：实现旋转动画 (_process 函数)

最终效果

完整代码
